Bagaimana untuk mengoptimumkan prestasi pijar kuarza?

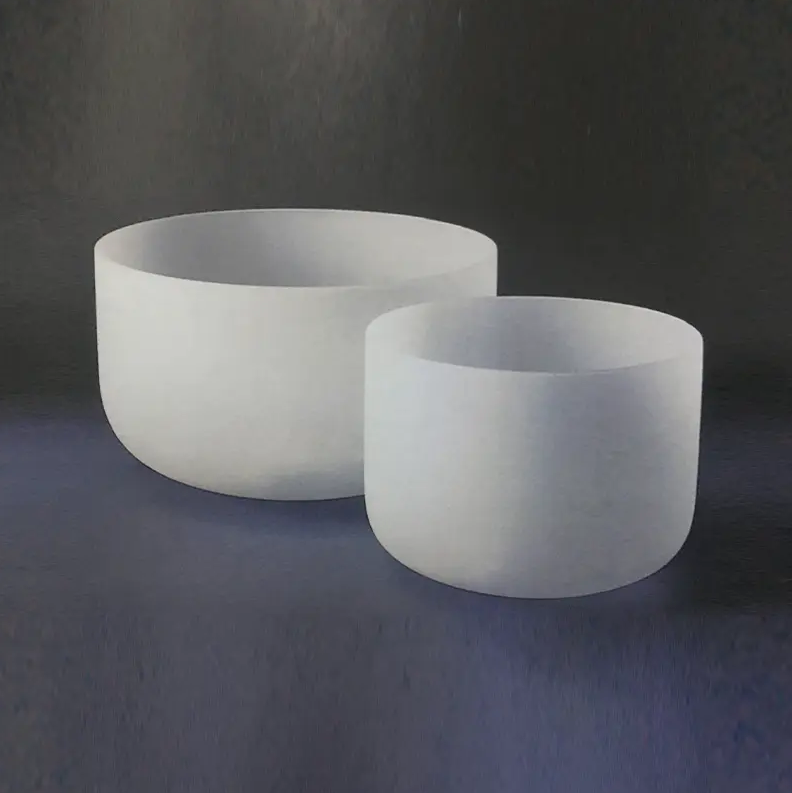

Strategi Utama untuk Mengoptimumkan Kuarza Pisau Prestasi

Cara paling berkesan untuk mengoptimumkan prestasi pijar kuarza ialah mengawal kecerunan terma, mengekalkan protokol pencemaran yang ketat, dan memadankan gred mangkuk pijar dengan suhu proses tertentu dan persekitaran kimia. Ketiga-tiga faktor ini bersama-sama menyumbang sebahagian besar kegagalan pramatang dan kehilangan hasil dalam aplikasi semikonduktor, suria dan makmal. Bahagian berikut memecahkan setiap tuil pengoptimuman dengan panduan yang boleh diambil tindakan.

Pilih Gred Crucible yang Tepat untuk Proses Anda

Bukan semua pijar kuarza adalah sama. Ketulenan silika mentah, kaedah pembuatan (bercantum vs. sintetik), dan kandungan OH semuanya menentukan suhu perkhidmatan atas dan rintangan kimia. Menggunakan pijar yang kurang ditentukan adalah punca kegagalan awal yang paling biasa.

Perbandingan Gred Common Crucible

Untuk proses silikon Czochralski (CZ), pijar gred sintetik dengan tahap kekotoran logam di bawah 1 ppm jumlahnya adalah wajib. Menggunakan bahan gred standard memperkenalkan pencemaran besi, aluminium dan kalsium terus ke dalam leburan, merendahkan hayat pembawa minoriti dan hasil peranti.

Kawal Kecerunan Terma untuk Mencegah Keretakan

Kuarza mempunyai pekali pengembangan terma yang sangat rendah (~0.55 × 10⁻⁶/°C), tetapi ia rapuh. Perubahan suhu yang pantas mencipta kecerunan tegasan dalaman yang curam yang melebihi modulus pecah bahan ( ~50 MPa ), menyebabkan keretakan atau keretakan bencana.

Kadar Tanjakan Pemanasan dan Penyejukan yang Disyorkan

• Di bawah 200 °C: tanjakan tidak lebih daripada 10 °C/min — lembapan permukaan dan gas terjerap mesti keluar secara beransur-ansur.
• 200 °C hingga 600 °C: had kepada 5 °C/min — julat ini merentasi zon peralihan α–β cristobalite di mana perubahan volum adalah ketara.
• 600 °C untuk memproses suhu: 3–5 °C/min adalah tipikal untuk pijar besar (diameter > 300 mm).
• Penyejukan: sentiasa mengikut penurunan terkawal; pelindapkejutan dari atas 800 °C menyebabkan keretakan mikro tidak dapat dipulihkan walaupun tanpa rekahan yang kelihatan.

Dalam pertumbuhan silikon CZ, amalan biasa ialah memegang mangkuk pijar pada 900 °C untuk 30–60 minit semasa tanjakan awal untuk mengimbangi suhu merentasi ketebalan dinding sebelum dinaikkan ke takat lebur silikon (1,414 °C).

Minimumkan Devitrifikasi untuk Memanjangkan Hayat Perkhidmatan

Devitrifikasi—penjelmaan silika amorf kepada kristobalit kristal—bermula pada kira-kira 1,000 °C dan memecut melebihi 1,200 °C. Sebaik sahaja devitrifikasi merebak merentasi dinding dalam, mangkuk pijar menjadi tidak stabil secara mekanikal dan mesti diganti. Ia adalah punca utama hayat pijar yang dipendekkan dalam aplikasi suhu tinggi.

Langkah-langkah Pencegahan Devitrifikasi

• Kurangkan pencemaran logam alkali. Ion natrium dan kalium bertindak sebagai pemangkin nukleasi. Malah sisa cap jari yang mengandungi natrium boleh memulakan devitrifikasi pada titik sentuhan.
• Gunakan lapisan pelindung. Salutan nipis silikon nitrida (Si₃N₄) atau barium sulfat (BaSO₄) pada dinding dalam memperlahankan bahagian hadapan penghabluran. Dalam aplikasi solar, salutan BaSO₄ telah ditunjukkan untuk memanjangkan hayat crucible oleh 15–30% .
• Hadkan pendedahan suhu tinggi kumulatif. Jejaki jumlah jam melebihi 1,100 °C; kebanyakan mangkuk pijar berketulenan tinggi diberi nilai 100–200 jam pada julat ini sebelum devitrifikasi menjadi penting dari segi struktur.
• Beroperasi di bawah suasana lengai atau mengurangkan. Persekitaran yang kaya dengan oksigen mempercepatkan tindak balas pengoksidaan permukaan yang menggalakkan nukleasi kristal.

Laksanakan Protokol Pencemaran dan Pengendalian yang Ketat

Pencemaran permukaan bukan sahaja mencetuskan devitrifikasi tetapi juga memasukkan bendasing ke dalam cair sensitif. Dalam proses CZ semikonduktor, satu zarah silisid besi berukuran 0.5 μm boleh menjana pencemaran besi yang mencukupi untuk mengurangkan hayat pembawa minoriti wafer di bawah had yang boleh diterima dalam bahagian kristal bersebelahan.

Amalan Terbaik Pengendalian dan Pembersihan

1. Sentiasa mengendalikan mangkuk pijar dengan sarung tangan bilik bersih (nitrile atau polietilena, bebas logam) — tidak pernah menggunakan tangan.
2. Pra-bersihkan mangkuk pijar baharu dengan larutan HF cair (biasanya 2–5% HF selama 10–15 minit) diikuti dengan bilas air ternyahion yang menyeluruh untuk mengeluarkan oksida logam permukaan daripada pembuatan.
3. Keringkan mangkuk pijar dalam ketuhar bersih pada suhu 120 °C sekurang-kurangnya 2 jam sebelum digunakan untuk mengeluarkan kelembapan terjerap, yang boleh menyebabkan percikan ganas semasa pemanasan.
4. Simpan dalam bekas bertutup, bebas habuk; walaupun pendedahan singkat dalam persekitaran makmal standard boleh memendapkan zarah yang sukar dikeluarkan selepas pensinteran ke permukaan.
5. Periksa permukaan dalam di bawah cahaya UV sebelum setiap penggunaan — sisa organik berpendarfluor dan menunjukkan pembersihan yang tidak lengkap.

Optimumkan Tahap Pemuatan dan Pengisian Crucible

Cara pijar dimuatkan secara langsung mempengaruhi pengagihan tegasan haba dan dinamik cair. Pemuatan yang tidak betul mewujudkan titik panas setempat, penghabluran tidak sekata, dan kepekatan tekanan mekanikal yang memendekkan hayat crucible.

• Isi sehingga tidak lebih daripada 80% kapasiti undian. Pengisian berlebihan meningkatkan tekanan hidrostatik pada dinding sisi pada suhu tinggi, di mana kuarza melembutkan melebihi ~1,665 °C (titik lembut). Pada 1,200 °C, ubah bentuk rayapan menjadi boleh diukur di bawah beban mampan.
• Muatkan bahan cas secara seragam. Meletakkan bongkah polysilicon yang besar pada satu sisi menghasilkan pemanasan tidak simetri semasa cair, menghasilkan momen lentur di dinding pijar.
• Elakkan sentuhan langsung antara kepingan cas dan dinding pijar semasa memuatkan. Kesan semasa pemuatan adalah punca utama keretakan mikro sub-permukaan yang hanya merambat apabila pijar mencapai suhu proses.
• Untuk proses yang dibantu putaran (cth., CZ pulling), sahkan ketumpuan putaran. Malah a Sipi 0.5 mm dalam putaran mangkuk pijar pada 5–10 rpm memperkenalkan tegasan mekanikal kitaran yang boleh meletihkan tapak selama berbilang larian.

Pantau dan Gantikan Berdasarkan Penunjuk Boleh Diukur

Bergantung sepenuhnya pada pemeriksaan visual membawa kepada sama ada penggantian pramatang (kos sisa) atau penggantian tertunda (risiko kegagalan proses). Sebaliknya, gabungkan berbilang penunjuk untuk membuat keputusan berdasarkan data.

Kriteria Keputusan Penggantian

Melaksanakan log kitaran hayat crucible—menjejaki suhu puncak setiap larian, tempoh dan hasil pemeriksaan selepas larian—biasanya mengurangkan kegagalan yang tidak dijangka dengan 40–60% berbanding dengan penggantian berasaskan masa sahaja, berdasarkan data daripada operasi pengeluaran jongkong silikon volum tinggi.

Manfaatkan Suasana dan Kawalan Tekanan

Suasana mengelilingi mangkuk pijar semasa operasi mempunyai kesan langsung pada kedua-dua bahan pijar dan ketulenan cair. Mengoptimumkan keadaan atmosfera ialah tuil berkos rendah dan berimpak tinggi yang sering diabaikan dalam prosedur operasi standard.

• Pembersihan gas lengai (argon atau nitrogen): Mengalir argon di 10–20 L/min melalui relau CZ mengurangkan penyejatan SiO daripada permukaan cair, yang sebaliknya akan memendap pada dinding relau yang lebih sejuk dan mencemarkan semula leburan dalam kitaran seterusnya.
• Operasi tekanan dikurangkan: Berlari di 20–50 mbar (vs. atmosfera) semasa pertumbuhan CZ mengurangkan tekanan separa CO, menekan penyerapan karbon ke dalam kristal tanpa mempercepatkan pembubaran kuarza.
• Elakkan wap air: Walaupun 10 ppm H₂O dalam atmosfera relau secara terukur meningkatkan kandungan OH leburan, yang meningkatkan pembentukan penderma oksigen dalam wafer silikon semasa langkah penyepuhlindapan suhu rendah berikutnya.

Ringkasan: Senarai Semak Pengoptimuman Praktikal

Senarai semak berikut menyatukan tindakan teras yang diterangkan di atas menjadi protokol pra-jalan dan dalam proses yang boleh diulang:

1. Sahkan gred pijar sepadan dengan suhu proses dan keperluan ketulenan.
2. Bersihkan dengan HF cair, bilas dengan air ternyahion, dan keringkan pada suhu 120 °C selama ≥ 2 jam.
3. Periksa permukaan dalaman di bawah cahaya UV; tolak pijar yang menunjukkan sisa atau retakan mikro.
4. Muatkan caj secara seragam kepada kapasiti ≤ 80%; elakkan kesan dinding semasa memuatkan.
5. Suhu tanjakan setiap protokol: ≤ 5 °C/min melalui zon peralihan 200–600 °C; tahan pada 900 °C untuk keseimbangan terma.
6. Kekalkan aliran gas lengai dan tekanan relau sasaran sepanjang larian.
7. Sejuk di bawah keturunan terkawal; jangan sekali-kali padam dari atas 800 °C.
8. Log data jalankan dan periksa penunjuk devitrifikasi, penipisan dinding dan pencemaran sebelum mengosongkan untuk digunakan semula.

Mengaplikasikan langkah-langkah ini secara konsisten memanjangkan purata hayat perkhidmatan mangkuk pijar, mengurangkan kos bahan setiap operasi dan—yang paling penting—melindungi kualiti produk cair atau kristal yang tumbuh di dalamnya.
